功能介紹

該款設備采用TRAY上下料，對腳過程中不能磕碰的精密零件進行多方位檢測的設備。采用SCARA機器人抓取 產品，通過轉盤方式實現產品的多個面的檢測.設備配置高精度ZDlk相機、專業光源設計、精密工MR鏡頭實現理想圖 像的獲取。先進的圖像處理軟件進行圖像的分析和識別，達到精確0謎的目的。

♦TRAY盤上E

設備采用循環式TRAY盤上下料，將待檢測產品擺放在TRAY內，通過SCARA機器人將物料抓取，放置在轉盤上進 行檢測；取料完成的TRAY盤通過回流線到達收料口，機器人將檢測合格的產品從新擺放在TRAY盤內；不合格品 有專門的收料盒進行儲存。TRAY盤放置區設有存儲區，單次可以放置多盤。

♦SCARA抓取

設備采用SCARA機器人從TRAY盤內抓取產品放置檢測轉盤上。機器人夾爪設計為兩工位，可節省機器人運行 時間.

♦產品檢查

設備采用模塊化設計，在轉盤周圍可以靈活裝配檢測模塊對產品逬行檢測。可以從產品的上、下、左、右、前、 后進行取像，對產品的各個面進行檢査，可以設置明場、暗場檢測產品.

•工件尺寸測量；

•有無識SU;

•產品外觀色差、污點、凹坑、凸起等缺陷檢査；

.條碼、二維碼讀取；

•噴涂、鐳雕、打印等圖案或字符缺陷檢査；

設備特點

＞ TRAY盤上下料，可單次放置多盤。

＞ TRAY回流式設計，實現產品的TRAY進、 TRAY 出。

＞ SCARA機器人抓取睡放產品。

＞轉盤設計，在轉盤周圍安裝不同角度的檢 測模塊。

＞模塊化設計，可以靈活拼裝和拆卸。

＞軟件功能靈活塔配，實現不同目的的檢測 應用。

＞檢查結果保存本地LOG,可實現與系統數 據對照。

＞軟件UI設計直觀，操作簡單，易于學習和 調整參數。

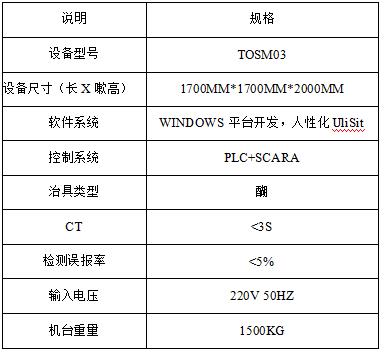

設備參數
